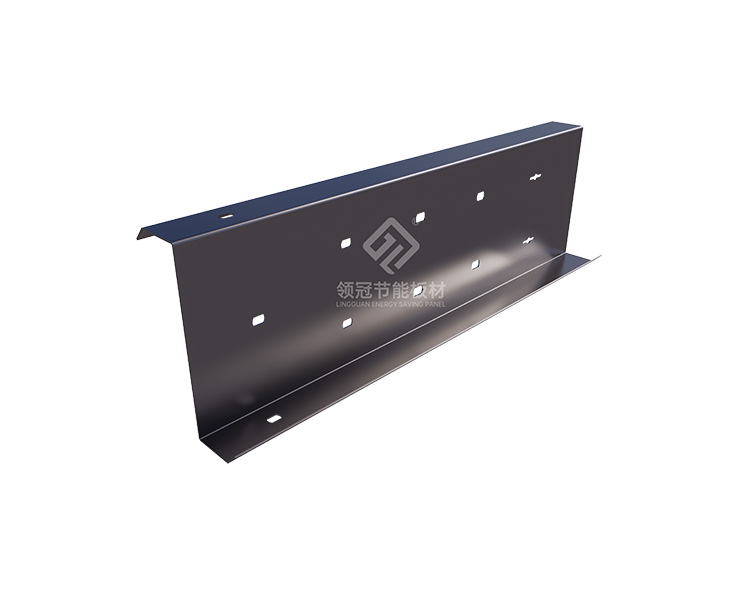

Z型钢檩条
 |
|||||||||||||||||||
|
|||||||||||||||||||
获取报价
|
400-696-1886 | ||||||||||||||||||
产品系列
热门产品
| 【产品属性】 | 高度100-350mm，翼缘宽度45-120mm，厚度1.5-3.5mm，135°夹角，可选Q195/Q235/Q355/S350GD材质。 |
| 【产品优势】 | 135°斜边设计使搭接更紧密，连续檩条布置时可减少接头数量；斜边受力性能优于直角截面，抗扭能力较强；适合大跨度连续布置，结构整体性更好。 |
| 【应用场景】 | 适用于大跨度钢结构建筑屋面檩条，特别是需要连续通长布置的厂房、仓库，以及对抗扭性能有要求的场合。 |
基本参数
| 产品名称 | Z型钢檩条 | 型号高度范围 | Z100~Z350 |
| 可选材质 | Q195/Q235/Q355/S350GD | 截面夹角 | 135° |
尺寸参数表
| 型号高度 SIZE(H) | 翼缘宽度 B1(mm) | a(mm) | 厚度 t(mm) | X(mm) | 夹角 β |
|---|---|---|---|---|---|
| Z100~160 | 45~55 | 12~16 | 1.5~2.0 | 40~(H-40) | 135° |
| Z160~240 | 55~70 | 15~20 | 2.0~2.5 | 55~(H-40) | |
| Z240~280 | 60~100 | 18~25 | 2.0~3.5 | 90~(H-40) | |
| Z280~350 | 80~120 | 20~28 | 2.0~3.5 | 120~(H-40) |
